液压阀门

截止阀

产品型号 : JZF
产品口径 : DN10-50
产品压力 : 1.6-50.0MPa
产品材质 : 铸钢、不锈钢等
联系电话 : 021-26813799

详细描述

JZF型截止阀

图形符号
上海海蝶阀门制造有限公司
型号说明

① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式

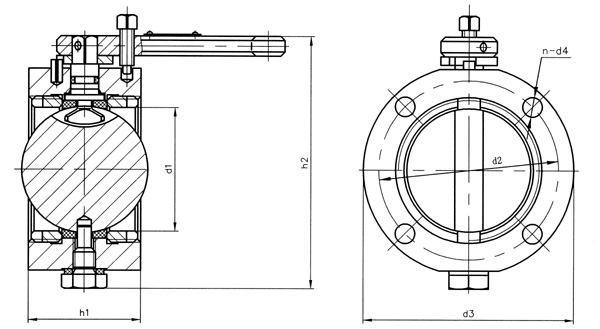

外形尺寸

型号	h1	h2	d1	d2	d3	n-d4	两端密封形式
JZF-40FA	40	90	Ф44	Ф64	Ф75	4-Ф7	两端平面、无O形圈沟槽
JZF-40FB	40	90	Ф44	Ф70	Ф81	4-Ф7	两端带56×3.5 O形圈沟槽
JZF-60F	45	115	Ф68	Ф92	Ф105	4-Ф7	两端平面、无O型圈沟槽
JZF-65F	50	150	Ф68	Ф108	Ф135	6-Ф11	两端平面、无O型圈沟槽
JZF-80F	50	150	Ф91	Ф120	Ф135	4-Ф9	两端平面、无O型圈沟槽
JZF-100F	55	175	Ф116	Ф148	Ф165	4-Ф9	两端平面、无O型圈沟槽
